Der Scroll Ball von Apples Mighty Mouse ist ja eine schöne Sache. Doch wenn Schmutz hinein kommt, dann wird es sehr schnell unschön. Normalerweise reicht es ein feuchtes Tuch zu nehmen und damit die Kugel hin- und her zu drehen. Eine genaue Beschreibung finden sie in dem 302417 von Apple. In diesem Artikel schreibt Apple, dass es niemals nötig ist die Maus zu öffnen um den Trackball zu reinigen. Doch das stimmt nur so lange, wie kein Staub in den Trackball kommt. Genau dieses ist aber bei mir geschehen. Sehen Sie sich meine Fotoserie zur Öffnung der Mighty Mouse an.

Achtung: Beim Öffnen der Maus brechen Klebestellen auf, da die Maus leider verklebt ist!

Wichtig: Bitte transportieren Sie die Maus niemals lose in der Tasche. Staub gerät leicht in den Tackball und verklebt mit dem Fett der Finger, welcher sich auf den kleinen Rollen absetzt, und ist auf die Weise, wie Apple es angibt nicht mehr zu entfernen!

Zuerst sollten wir uns etwas Flaches und weiches, oder wenigstens mit abgerundeten Kanten besorgen. Eine vernünftige Unterlage und gutes Licht sind wichtig. Auch eine Lupe – oder wenigstens sehr gute Augen sind für die teilweise winzigen Teile nötig. Ach ja: Eine Pinzette, ein Wattestäbchen und ein wenig reinen Alkohol sollte man auch noch bereitlegen.

WARNUNG: Die Teile im Trackball sind extrem klein. Daher besteht die Gefahr, dass man diesen nicht mehr zusammenbekommt.

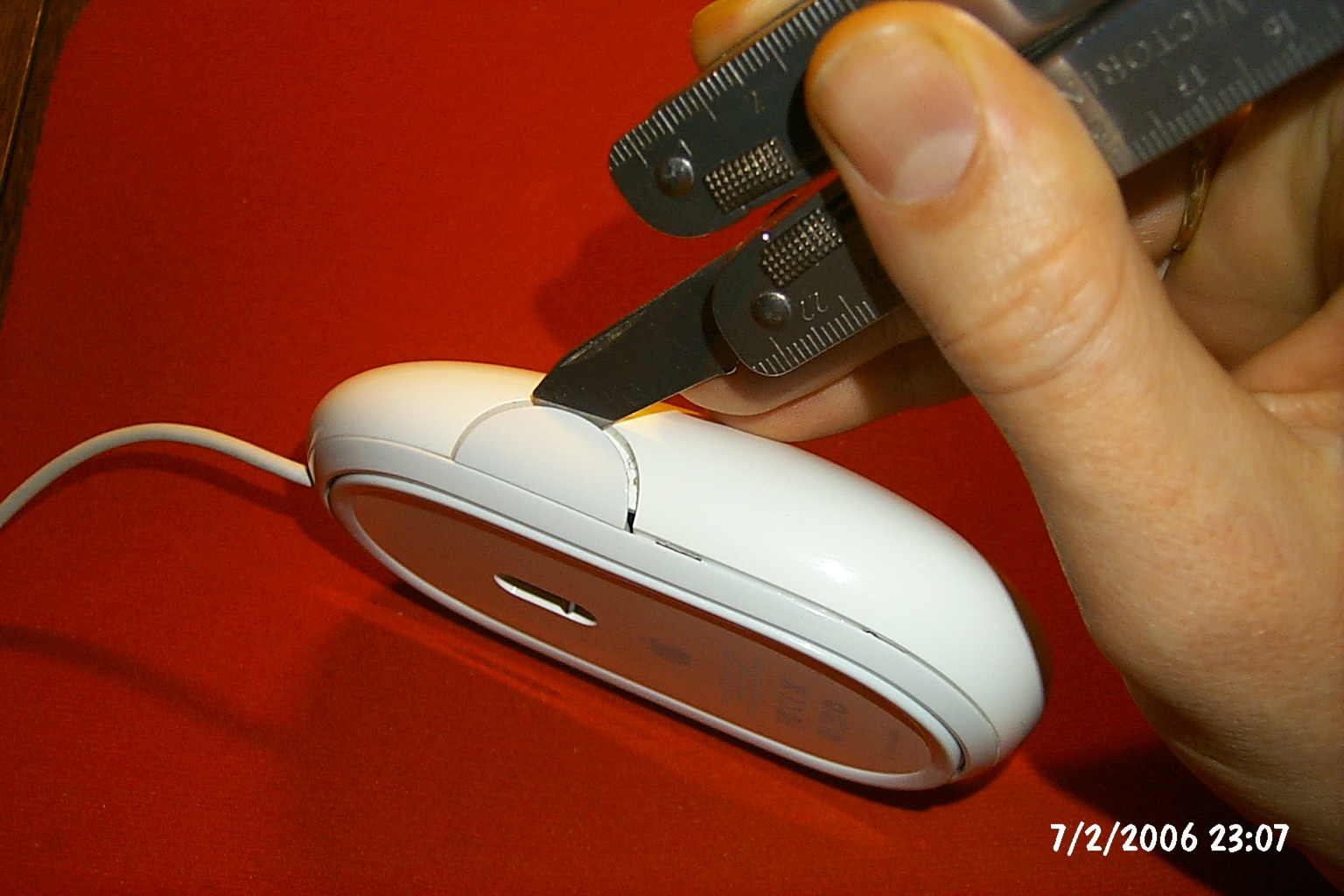

Zum Öffnen der Maus nimmt man nun das flache, nicht scharfkantige(!) Werkzeug und hebelt die seitlichen Tasten vorsichtig nach unten. Dadurch wird der untere Plastikring von der Oberschale abgerissen. Es gibt dabei ein Knacken, als wenn kleine Kunststoffteile abbrechen. Und genau das passiert auch. Der Plastikring wurde punktweise – oder eher streifenweise mit der Oberschale verklebt. Diese Verbindungen brechen nun.

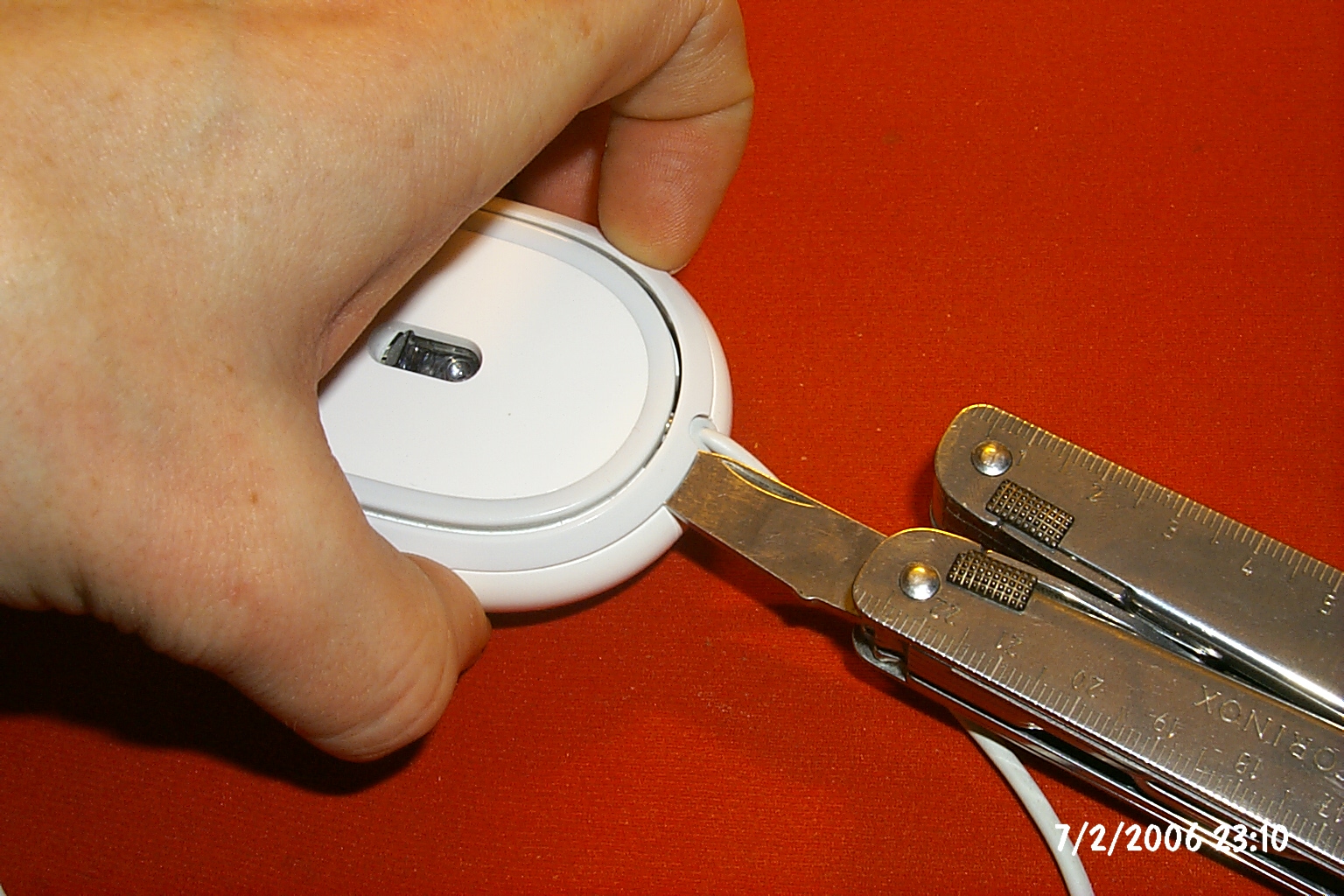

Als nächstes bricht man Schritt für Schritt die nächsten Klebestellen auf.


Die offene Maus, Der Ring liegt daneben.


Ein Ausschnitt aus dem unteren Bild: Man kann einigermassen deutlich die Bruchstellen sehen.


Der Trackball von innen.


Der Trackball ausgebaut. Schon hier ein deutlicher Dreckrand. Man sieht hier auch die Anordnung der 4 Rollen. Es sind kleine Rollen, wie man sie auch in konventionellen Mäusen findet, nur viel kleiner. An ihren Enden befinden sich kleine Ringmagnete und daunter Hallsensoren (Hall-Effekt). Es sind 4 kleine Röllchen.


Noch mal eine andere Ansicht.


Die Röllchen baut man am besten aus, in dem man mit beiden Daumen und Zeigefinger die linke und rechte Seitenwand (schwarz) vorsichtig auseinander biegt. (Im Bild ist nur eine Hand zu sehen, da ich mit der anderen Hand die Kamera halten musste. : - )


Der Kugelkäfig abgenommen und eine Rolle entfernt. Sie fallen leicht von alleine heraus!


Hier sieht man jetzt sehr deutlich den Fussel, der immer wieder die eine Rolle blockierte. Wie soll man sowas auf die von Apple genannte Art und Weise entfernen?!?


Hier eine Ausschnittsvergrößerung.


Der Fussel von der Rolle gelöst …


Die Rollen wieder eingesetzt.

Wichtig: Wenn der Käfig mit der Innenseite nach oben liegt, müssen die Rollen rechtsweisend eingesetzt werden. Bitte die Rollen sehr vorsichtig mit einer Pinzette anfassen. Kleinste Dellen würden sich sehr schlecht auf das Laufverhalten auswirken.
Der Käfig passt nur auf eine einzige Art auf das Unterteil. Eine Seite hat eine stufenpyramiedenartige Lasche. Diese muss zum Kabel weisen. Auf dem Foto können Sie diese Seite vorne rechts erkennen.

Danach wird die Maus in umgekehrter Reihenfolge wieder zusammengebaut. Die Achsen der Oberschale müssen dabei in die vorgesehenen Lager einrasten (siehe Ausschnitsvergrößerung rechts).

Beim Aufsetzen der Oberschale müssen die Haken (letztes Bild unten rechts) der Unterschale hinter die dafür vorgesehenen Vorsprünge zurück einrasten. Den Ring am Ende mit einigen wenigen(!) Tropfen Pattex Kompakt oder ähnlichem Klebstoff wieder aufkleben.

Es ist wirklich schade, dass Apple die Maus verklebt hat. Ein pfiffig gestecktes System wäre sicher besser gewesen.



Nun geht die Maus wieder wie am ersten Tag. Ich werde sie nie wieder ungeschützt in meiner Laptop-Tasche tragen. Versprochen!






Alle Bilder Copyright by Gerhard Uhlhorn. Wenn Sie Bilder verwenden möchten, dürfen Sie es gerne tun. Bitte nennen Sie den Autor der Bilder und informieren Sie mich, wo Sie sie verwenden.

Ergänzungen:

Die Plazierung der Röllchen geht leichter von der Hand, wenn man den Trackballhalters (inkl. Trackball) umgedreht in den Mausdeckel einsetzt. Danach die Röllchen.

Und dort:

Es geht auch, ohne den Zierring wieder einzukleben. Klicktechnisch sogar besser, weil beim Klicken nicht das evtl. auf der Unterlage aufliegende Kabel verschoben werden muß. Für die Notebook-Tasche viellicht nicht ganz so gut, weil da tatsächlich leicht mal (leicht mit bösen Folgen für die Flexbänder) die beiden Hauptteile aus dem Scharnier gedrückt werden kónnten.
